RocketMq 的介绍说明和集群搭建

RocketMQ是阿里巴巴开源的一个消息中间件，在阿里内部历经了双十一等很多高并发场景的考验，能够处理亿万级别的消息。2016年开源后捐赠给Apache，现在是Apache的一个顶级项目。目前RocketMQ在阿里云上有一个购买即可用的商业版本，商业版本集成了阿里内部一些更深层次的功能及运维定制。我们这里学习的是Apache的开源版本。开源版本相对于阿里云上的商业版本，功能上略有缺失，但是大体上功能是一样的。

RocketMq 集群架构说明

RocketMQ架构上主要分为四部分，如上图所示:

• Producer：消息发布的角色，支持分布式集群方式部署。Producer通过MQ的负载均衡模块选择相应的Broker集群队列进行消息投递，投递的过程支持快速失败并且低延迟。负责生产消息

  生产者还可以是生产者组，拥有多个生产者，用于事务消息的定期回查

• Consumer：消息消费的角色，支持分布式集群方式部署。支持以push推，pull拉两种模式对消息进行消费。同时也支持集群方式和广播方式的消费，它提供实时消息订阅机制，可以满足大多数用户的需求。 负责消费消息

• NameServer：NameServer是一个非常简单的Topic路由注册中心，其角色类似Dubbo中的zookeeper，支持Broker的动态注册与发现。主要包括两个功能：

  • Broker管理，NameServer接受Broker集群的注册信息并且保存下来作为路由信息的基本数据。然后提供心跳检测机制，检查Broker是否还存活；
  • 路由信息管理，每个NameServer将保存关于Broker集群的整个路由信息和用于客户端查询的队列信息。然后Producer和Conumser通过NameServer就可以知道整个Broker集群的路由信息，从而进行消息的投递和消费。NameServer通常也是集群的方式部署，各实例间相互不进行信息通讯。Broker是向每一台NameServer注册自己的路由信息，所以每一个NameServer实例上面都保存一份完整的路由信息。当某个NameServer因某种原因下线了，Broker仍然可以向其它NameServer同步其路由信息，Producer和Consumer仍然可以动态感知Broker的路由的信息。

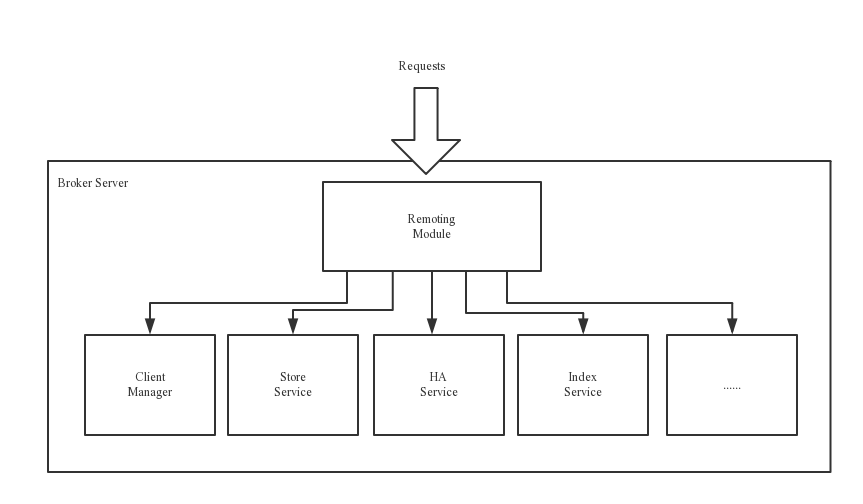

• BrokerServer：Broker主要负责消息的存储、投递和查询以及服务高可用保证，为了实现这些功能，Broker包含了以下几个重要子模块。

1. Remoting Module：整个Broker的实体，负责处理来自Client端的请求。
2. Client Manager：负责管理客户端(Producer/Consumer)和维护Consumer的Topic订阅信息。
3. Store Service：提供方便简单的API接口处理消息存储到物理硬盘和查询功能。
4. HA Service：高可用服务，提供Master Broker 和 Slave Broker之间的数据同步功能。
5. Index Service：根据特定的Message key对投递到Broker的消息进行索引服务，以提供消息的快速查询。

主题Topic

​ 表示一类消息的集合，是一个逻辑概念，每个主题包含若干条消息，每条消息只能属于一个主题，是RocketMQ进行消息订阅的基本单位。同一个Topic下的数据，会分片保存到不同的Broker上，而每一个分片单位，就叫做MessageQueue。MessageQueue是生产者发送消息与消费者消费消息的最小单位。

RocketMQ 网络部署特点

• NameServer是一个几乎无状态节点，可集群部署，节点之间无任何信息同步。
• Broker部署相对复杂，Broker分为Master与Slave，一个Master可以对应多个Slave，但是一个Slave只能对应一个Master，Master与Slave 的对应关系通过指定相同的BrokerName，不同的BrokerId 来定义，BrokerId为0表示Master，非0表示Slave。Master也可以部署多个。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信息到所有NameServer。 注意：当前RocketMQ版本在部署架构上支持一Master多Slave，但只有BrokerId=1的从服务器才会参与消息的读负载。
• Producer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic 服务的Master建立长连接，且定时向Master发送心跳。Producer完全无状态，可集群部署。
• Consumer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer获取Topic路由信息，并向提供Topic服务的Master、Slave建立长连接，且定时向Master、Slave发送心跳。Consumer既可以从Master订阅消息，也可以从Slave订阅消息，消费者在向Master拉取消息时，Master服务器会根据拉取偏移量与最大偏移量的距离（判断是否读老消息，产生读I/O），以及从服务器是否可读等因素建议下一次是从Master还是Slave拉取。

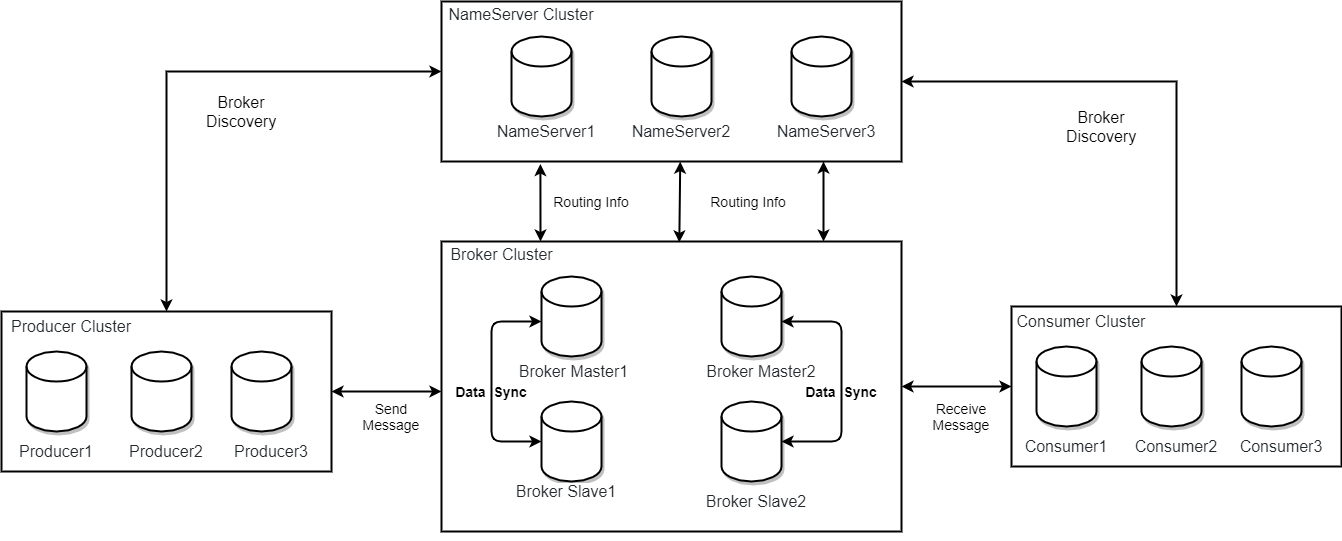

结合部署架构图，描述集群工作流程：

1. 启动NameServer，NameServer起来后监听端口，等待Broker、Producer、Consumer连上来，相当于一个路由控制中心。
2. Broker启动，跟所有的NameServer保持长连接，定时发送心跳包。心跳包中包含当前Broker信息(IP+端口等)以及存储所有Topic信息。注册成功后，NameServer集群中就有Topic跟Broker的映射关系。
3. 收发消息前，先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，也可以在发送消息时自动创建Topic。
4. Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的Topic存在哪些Broker上，轮询从队列列表中选择一个队列，然后与队列所在的Broker建立长连接从而向Broker发消息。
5. Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。

RocketMq Quick Start

具体可以看官方文档指引

搭建RcoketMq集群

1.环境和机器

134的broker-a 和135的broker-a-s 为一组主从，135的broker-b 和134的broker-b-s为一组主从。

2.前期准备

免密登录

ssh-copy-id

关闭防火墙

systemctl stop firewalld.service
firewall-cmd --state

安装java和mvn

由于rocketmq本身就是java来实现的，maven 是用于可视化界面

3.安装和配置RocketMQ集群

​ 安装见3️⃣RocketMq Quick Start

环境变量

#setting java jdk
export JAVA_HOME=/work/java/jdk1.8.0_171
export ROCKETMQ_HOME=/work/rocketmq/rocketmq-4.9.3
PATH=$ROCKETMQ_HOME/bin:$JAVA_HOME/bin:$PATH:$HOME/.local/bin:$HOME/bin:$MAVEN_HOME/bin
export PATH

我们为了便于观察，这次搭建一个2主2从异步刷盘的集群，所以我们会使用conf/2m-2s-async下的配置文件，实际项目中，为了达到高可用，一般会使用dleger。所以修改的配置文件是进入rocketmq的config目录下修改2m-2s-async的配置文件。--只需要配置broker.conf。

在rocketmq的config目录下可以看到rocketmq建议的各种配置方式：

• 2m-2s-async: 2主2从异步刷盘(吞吐量较大，但是消息可能丢失),
• 2m-2s-sync:2主2从同步刷盘(吞吐量会下降，但是消息更安全)，
• 2m-noslave:2主无从(单点故障)，然后还可以直接配置broker.conf，进行单点环境配置。

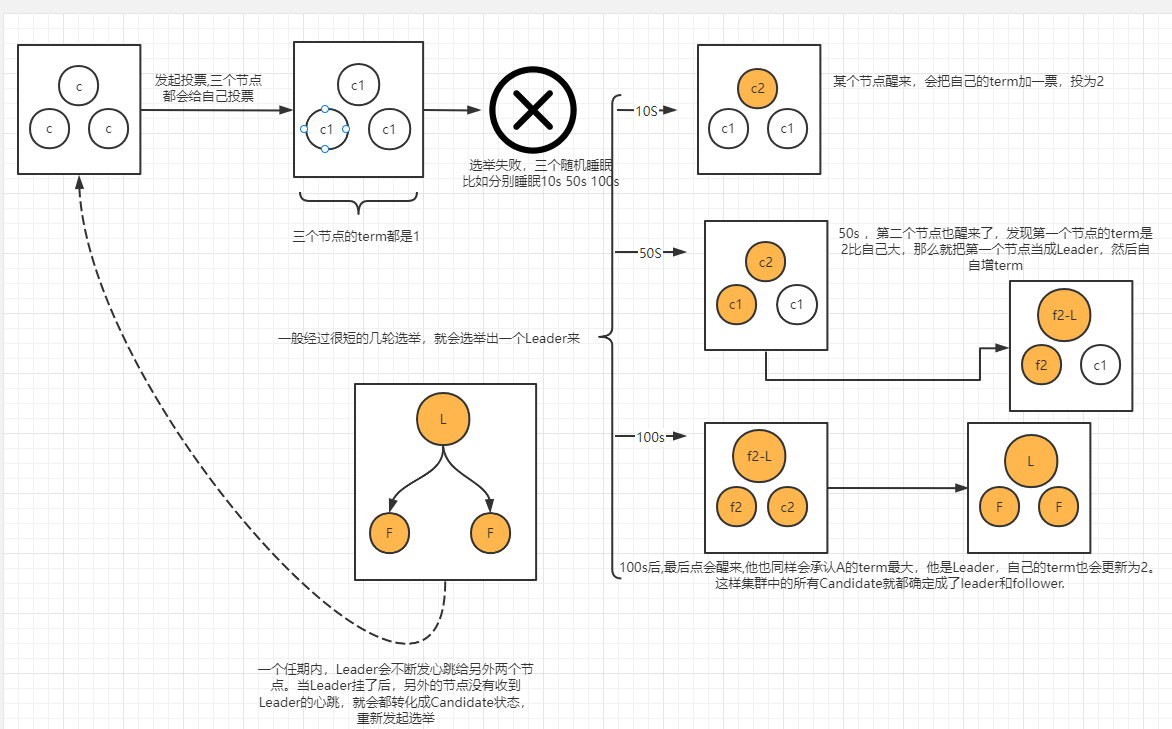

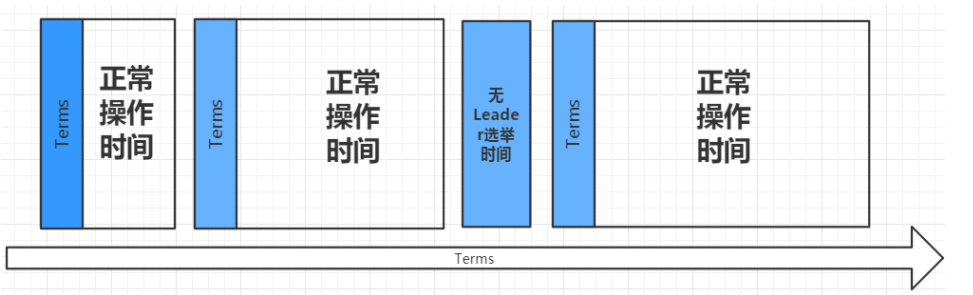

• 而dleger就是用来实现主从切换的。集群中的节点会基于Raft协议随机选举出一个leader，其他的就都是follower。通常正式环境都会采用这种方式来搭建集群。

配置第一组broker-a

在192.168.230.134上先配置borker-a的master节点。先配置2m-2s-async/broker-a.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-a
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/work/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/work/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/work/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/work/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/work/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/work/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=ASYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

该节点对应的从节点在192.168.230.135上。修改2m-2s-async/broker-a-s.properties 只需要修改brokerId和brokerRole

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-a
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/work/rocketmq/storeSlave
#commitLog 存储路径
storePathCommitLog=/work/rocketmq/storeSlave/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/work/rocketmq/storeSlave/consumequeue
#消息索引存储路径
storePathIndex=/work/rocketmq/storeSlave/index
#checkpoint 文件存储路径
storeCheckpoint=/work/rocketmq/storeSlave/checkpoint
#abort 文件存储路径
abortFile=/work/rocketmq/storeSlave/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

配置第二组broker-b

这一组broker的主节点在192.168.230.135上，所以需要配置192.168.230.135上的config/2m-2s-async/broker-b.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-b
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/work/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/work/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/work/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/work/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/work/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/work/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=ASYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

然后它对应的slave在192.168.230.134上，修改192.168.230.134上的 conf/2m-2s-async/broker-b-s.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-b
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/work/rocketmq/storeSlave
#commitLog 存储路径
storePathCommitLog=/work/rocketmq/storeSlave/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/work/rocketmq/storeSlave/consumequeue
#消息索引存储路径
storePathIndex=/work/rocketmq/storeSlave/index
#checkpoint 文件存储路径
storeCheckpoint=/work/rocketmq/storeSlave/checkpoint
#abort 文件存储路径
abortFile=/work/rocketmq/storeSlave/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

需要注意的配置项:

• 同一机器上两个实例的store目录不能相同，否则会报错 Lock failed,MQ already started
• 同一机器上两个实例的listenPort也不能相同。否则会报端口占用的错
• nameserver不需要进行配置，直接启动就行。这也看出nameserver是无状态的。

配置参数说明-broker相关配置信息

配置参数说明-客户端相关配置信息

配置参数说明-生产者相关配置信息

配置参数说明-PushCousumer相关配置信息

配置参数说明-PullCousumer相关配置信息

配置参数说明-Message数据结构

4.启动RocketMQ集群

启动就比较简单了，直接调用bin目录下的脚本就行。只是启动之前要注意看下他们的JVM内存配置，默认的配置都比较高。默认是server：4G broker：8G，如果需要调整可以通过bin/runserver.sh文件，调整里面的jvm内存配置。

JAVA_OPT="${JAVA_OPT} -server -Xms512m -Xmx512m -Xmn256m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=320m"

也可以通过bin/runbroker.sh文件，调整broker里面的jvm内存配置

JAVA_OPT="${JAVA_OPT} -server -Xms512m -Xmx512m"

直接在三个节点上启动nameServer。

nohup bin/mqnamesrv &

启动完成后，在nohup.out里看到这一条关键日志就是启动成功了。

Java HotSpot(TM) 64-Bit Server VM warning: Using the DefNew young collector with the CMS collector is deprecated and will likely be removed in a future release
Java HotSpot(TM) 64-Bit Server VM warning: UseCMSCompactAtFullCollection is deprecated and will likely be removed in a future release.
The Name Server boot success. serializeType=JSON

这里也看到，RocketMQ在runserver.sh中是使用的CMS垃圾回收期，而在runbroker.sh中使用的是G1垃圾回收期。

启动broker是使用的mqbroker指令，只是注意启动broker时需要通过-c 指定对应的配置文件。

在134上启动broker-a的master节点和broker-b的slave节点

nohup ./mqbroker -c ../conf/2m-2s-async/broker-a.properties &
nohup ./mqbroker -c ../conf/2m-2s-async/broker-b-s.properties &

在135上启动broker-b的master节点和broker-a的slave节点

nohup ./mqbroker -c ../conf/2m-2s-async/broker-b.properties &
nohup ./mqbroker -c ../conf/2m-2s-async/broker-a-s.properties &

启动slave时，如果遇到报错 Lock failed,MQ already started ，那是有可能是因为有多个实例共用了同一个storePath造成的，这时就需要调整store的路径。

通过对应的nuhut.out日志可以看到

The broker[broker-b, 192.168.230.135:10911] boot success. serializeType=JSON and name server is 192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876
The broker[broker-a, 192.168.230.135:11011] boot success. serializeType=JSON and name server is 192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876

5.启动状态检查

使用jps指令，能看到一个NameSrvStartup进程和两个BrokerStartup进程。

# jps
18896 BrokerStartup
18631 NamesrvStartup
19017 BrokerStartup
71230 Jps

nohup.out中也有启动成功的日志。对应的日志文件：

# 查看nameServer日志
tail -500f ~/logs/rocketmqlogs/namesrv.log
# 查看broker日志
tail -500f ~/logs/rocketmqlogs/broker.log

测试mqadmin管理工具

RocketMQ的源代码中并没有为我们提供类似于Nacos或者RabbitMQ那样的控制台，只提供了一个mqadmin指令来管理RocketMQ，命令在bin目录下。使用方式是 ./mqadmin {command} {args}

1.Topic相关

2.集群相关

3.Broker相关

4.消息相关

5.消费者和消费者组相关

6.连接相关

7.NameServer相关

8.其他

注意：
1、几乎所有指令都需要通过-n参数配置nameServer地址，格式为ip:port
2、几乎所有执行都可以通过-h参数获得帮助
3、当既有Broker地址(-b)又有集群名称clustername(-c)配合项，则优先以Broker地址执行指令。如果不配置Broker地址，则对集群中所有主机执行指令。

命令行快速验证

在RocketMQ的安装包中，提供了一个tools.sh工具可以用来在命令行快速验证RocketMQ服务。我们在134上进入RocketMQ的安装目录：

发送消息：默认会发1000条消息

bin/tools.sh org.apache.rocketmq.example.quickstart.Producer

接收消息：

bin/tools.sh  org.apache.rocketmq.example.quickstart.Consumer

注意，这是官方提供的Demo，但是官方的源码中，这两个类都是没有指定nameServer的，所以运行会有点问题。要指定NameServer地址，可以配置一个环境变量NAMESRV_ADDR，这样默认会读取这个NameServer地址。可以配到.bash_profile里或者直接临时指定。

export NAMESRV_ADDR='192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876'

然后就可以正常执行了。

这个NameServer地址的读取方式见源码中org.apache.rocketmq.common.utils.NameServerAddressUtils

public static String getNameServerAddresses() {
        return System.getProperty("rocketmq.namesrv.addr", System.getenv("NAMESRV_ADDR"));
    }

这个方法就是在DefaultMQProducer中默认的设置NameServer地址的方式，这个rokcetmq.namesrv.addr属性可以在java中使用System.setproperties指定，也可以在SpringBoot中配到配置文件里。

这个tools.sh就封装了一个简单的运行RocketMQ的环境，可以运行源码中的其他示例，然后自己的例子也可以放到RocketMQ的lib目录下去执行。

命令行快速验证

RocketMQ源代码中并没有提供控制台，但是有一个Rocket的社区扩展项目中提供了一个控制台，GITHUB地址

下载下来后，进入其中的rocket-console目录，使用maven进行编译

mvn clean package -Dmaven.test.skip=true

编译完成后，获取target下的jar包，就可以直接执行。但是这个时候要注意，在这个项目的application.properties中需要指定nameserver的地址。默认这个属性是空的。

那我们可以在jar包的当前目录下增加一个application.properties文件，覆盖jar包中默认的一个属性：

rocketmq.config.namesrvAddr=192.168.230.133:9876;192.168.230.134:9876;192.168.230.135:9876

然后执行：

java -jar rocketmq-console-ng-1.0.1.jar

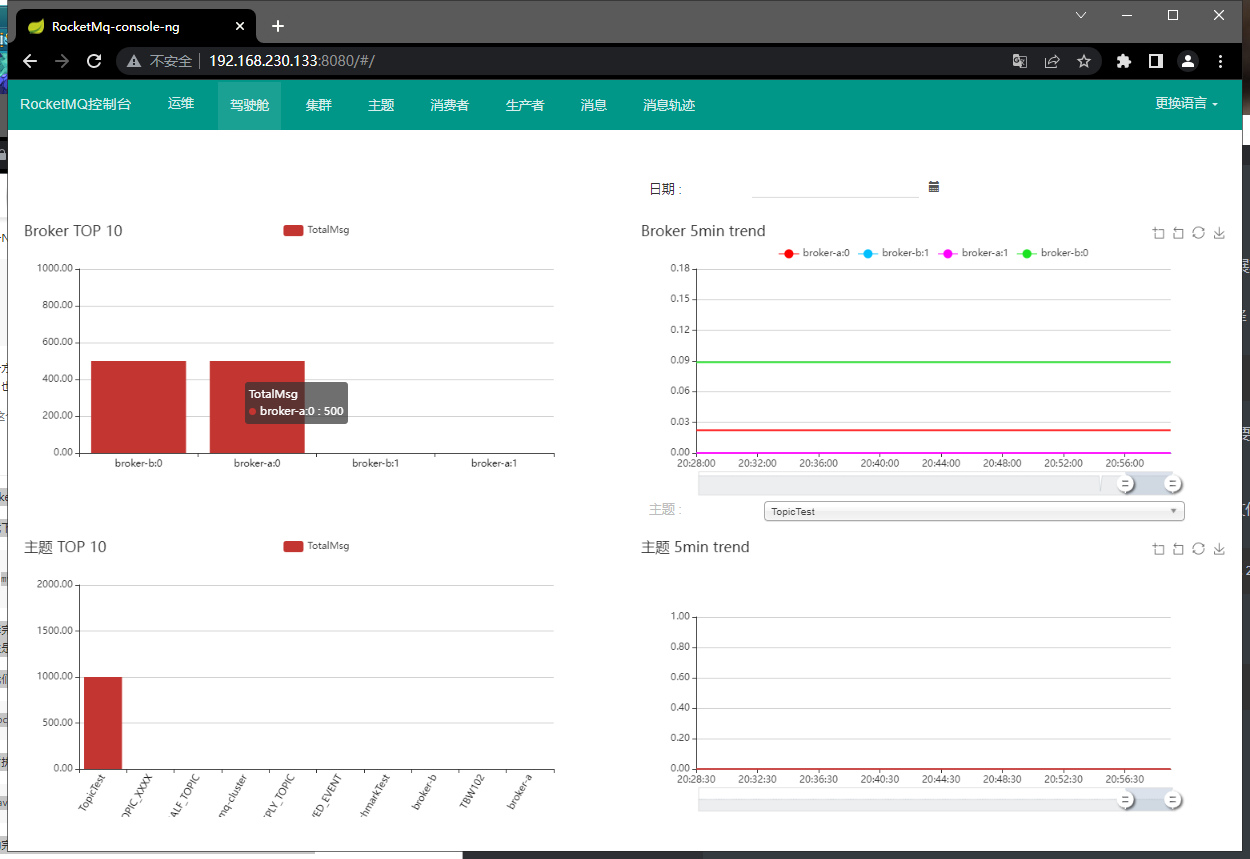

启动完成后，可以访问 http://192.168.230.133:8080看到管理页面

在管理页面的右上角可以选择语言。

Dleger高可用集群搭建

1.Dleger介绍

当brokerServer中，的三个2m-2s-async、2m-2s-sync、2m-noslave，都不具备真实的高可用，在4.5版本以后引入了dledger，它是一个三方技术，不是rocketMQ自己的，类似kakfa和zk的关系。Dledger技术做的事情：

1. 接管Broker的CommitLog消息存储
2. 从集群中选举出master节点
3. 完成master节点往slave节点的消息同步。

2.Dleger的选举机制

​ 首先：每个节点有三个状态，Leader，follower和candidate(候选人)。正常运行的情况下，集群中会有一个leader，其他都是follower，follower只响应Leader和Candidate的请求，而客户端的请求全部由Leader处理，即使有客户端请求到了一个follower，也会将请求转发到leader。

​ 集群刚启动时，每个节点都是follower状态，之后集群内部会发送一个timeout信号，所有follower就转成candidate去拉取选票，获得大多数选票的节点选为leader，其他候选人转为follower。如果一个timeout信号发出时，没有选出leader，将会重新开始一次新的选举。而Leader节点会往其他节点发送心跳信号，确认他的leader状态。

​ 然后会启动定时器，如果在指定时间内没有收到Leader的心跳，就会转为Candidate状态，然后向其他成员发起投票请求，如果收到半数以上成员的投票，则Candidate会晋升为Leader。然后leader也有可能会退化成follower。

​ 在Raft协议中，会将时间分为一些任意时间长度的时间片段，叫做term。term会使用一个全局唯一，连续递增的编号作为标识，也就是起到了一个逻辑时钟的作用。

​ 在每一个term时间片里，都会进行新的选举，每一个Candidate都会努力争取成为leader。获得票数最多的节点就会被选举为Leader。被选为Leader的这个节点，在一个term时间片里就会保持leader状态。这样，就会保证在同一时间段内，集群中只会有一个Leader。在某些情况下，选票可能会被各个节点瓜分，形成不了多数派，那这个term可能直到结束都没有leader，直到下一个term再重新发起选举，这也就没有了Zookeeper中的脑裂问题。而在每次重新选举的过程中， leader也有可能会退化成为follower。也就是说，在这个集群中， leader节点是会不断变化的。

然后，每次选举的过程中，每个节点都会存储当前`term编号`，并在节点之间进行交流时，都会带上自己的term编号。如果一个节点发现他的编号比另外一个小，那么他就会将自己的编号更新为较大的那一个。而如果leader或者candidate发现自己的编号不是最新的，他就会自动转成follower。如果接收到的请求term编号小于自己的编号，term将会拒绝执行。

​ 在选举过程中，Raft协议会通过心跳机制发起leader选举。节点都是从follower状态开始的，如果收到了来自leader或者candidate的心跳RPC请求，那他就会保持follower状态，避免争抢成为candidate。而leader会往其他节点发送心跳信号，来确认自己的地位。如果follower一段时间(两个timeout信号)内没有收到Leader的心跳信号，他就会认为leader挂了，发起新一轮选举。

选举开始后，每个`follower`会增加自己当前的`term`，并将自己转为`candidate`。然后向其他节点发起投票请求，请求时会带上自己的编号和term，也就是说都会默认投自己一票。之后`candidate`状态可能会发生以下三种变化：

• 赢得选举，成为leader： 如果它在一个term内收到了大多数的选票，将会在接下的剩余term时间内称为leader，然后就可以通过发送心跳确立自己的地位。(每一个server在一个term内只能投一张选票，并且按照先到先得的原则投出)
• 其他节点成为leader： 在等待投票时，可能会收到其他server发出心跳信号，说明其他leader已经产生了。这时通过比较自己的term编号和RPC过来的term编号，如果比对方大，说明leader的term过期了，就会拒绝该RPC,并继续保持候选人身份; 如果对方编号不比自己小,则承认对方的地位,转为follower。
• 选票被瓜分,选举失败: 如果没有candidate获取大多数选票, 则没有leader产生, candidate们等待超时后发起另一轮选举. 为了防止下一次选票还被瓜分,必须采取一些额外的措施, raft采用随机election timeout(随机休眠时间)的机制防止选票被持续瓜分。通过将timeout随机设为一段区间上的某个值, 因此很大概率会有某个candidate率先超时然后赢得大部分选票。

所以以三个节点的集群为例，选举过程会是这样的：

1. 集群启动时，三个节点都是follower，然后都变成竞选者Candidate发起投票后，三个节点都会给自己投票。这样一轮投票下来，三个节点的term都是1，是一样的，这样是选举不出Leader的。
2. 当一轮投票选举不出Leader后，三个节点会进入随机休眠，例如10秒，50秒，100秒。
3. 一秒后，第一个节点醒来，会把自己的term加一票，投为2。然后2秒时，第二个节点醒来，发现第一个的term已经是2，比自己的1大，就会承认第一个是Leader，把自己的term也更新为2。实际上这个时候，第一个已经获得了集群中的多数票，2票，第一个就会被选举成Leader。这样，一般经过很短的几轮选举，就会选举出一个Leader来。
4. 到100秒时，最后一个节点会醒来，他也同样会承认第一个的term最大，他是Leader，自己的term也会更新为2。这样集群中的所有Candidate就都确定成了leader和follower.
5. 然后在一个任期内，第一个会不断发心跳给另外两个节点。当leader挂了后，follow没有收到leader的心跳，就会都转化成Candidate状态，重新发起选举。

Dledger还会采用Raft协议进行多副本的消息同步：

简单来说，数据同步会通过两个阶段，一个是uncommitted阶段，一个是commited阶段。
Leader Broker上的Dledger收到一条数据后，会标记为uncommitted状态，然后他通过自己的DledgerServer组件把这个uncommitted数据发给Follower Broker的DledgerServer组件。
接着Follower Broker的DledgerServer收到uncommitted消息之后，必须返回一个ack给Leader Broker的Dledger。然后如果Leader Broker收到超过半数的Follower Broker返回的ack之后，就会把消息标记为committed状态。
再接下来， Leader Broker上的DledgerServer就会发送committed消息给Follower Broker上的DledgerServer，让他们把消息也标记为committed状态。这样，就基于Raft协议完成了两阶段的数据同步。

3.Dleger的配置

要搭建高可用的Broker集群，我们只需要配置conf/dleger下的配置文件就行。

这种模式是基于Raft协议的，是一个类似于Zookeeper的paxos协议的选举协议，也是会在集群中随机选举出一个leader，其他的就是follower。只是他选举的过程跟paxos有点不同。Raft协议基于随机休眠机制的，选举过程会比paxos相对慢一点。

首先：我们同样是需要修改runserver.sh和runbroker.sh，对JVM内存进行定制。 然后：我们需要修改conf/dleger下的配置文件。 跟dleger相关的几个配置项如下：

配置完后，同样是使用 nohup bin/mqbroker -c $conf_name & 的方式指定实例文件。

在bin/dleger下有个fast-try.sh，这个脚本是在本地启动三个RocketMQ实例，搭建一个高可用的集群，读取的就是conf/dleger下的broker-no.conf，broker-n1.conf和broker-n2.conf。使用这个脚本同样要注意定制下JVM内存，他给每个实例默认定制的是1G内存，虚拟机肯定是不够的。
这种单机三实例的集群搭建完成后，可以使用 bin/mqadmin clusterList -n worker1.conf的方式查看集群状态。
单机状态下一般一次主从切换需要大概10S的时间。

调整系统参数

到这里，我们的整个RocketMQ的服务就搭建完成了。但是在实际使用时，我们说RocketMQ的吞吐量、性能都很高，那要发挥RocketMQ的高性能，还需要对RocketMQ以及服务器的性能进行定制

1、配置RocketMQ的JVM内存大小

之前提到过，在runserver.sh中需要定制nameserver的内存大小，在runbroker.sh中需要定制broker的内存大小。这些默认的配置可以认为都是经过检验的最优化配置，但是在实际情况中都还需要根据服务器的实际情况进行调整。这里以runbroker.sh中对G1GC的配置举例，在runbroker.sh中的关键配置：

JAVA_OPT="${JAVA_OPT} -XX:+UseG1GC -XX:G1HeapRegionSize=16m -XX:G1ReservePercent=25 -XX:InitiatingHeapOccupancyPercent=30 -XX:SoftRefLRUPolicyMSPerMB=0"
JAVA_OPT="${JAVA_OPT} -verbose:gc -Xloggc:${GC_LOG_DIR}/rmq_broker_gc_%p_%t.log -XX:+PrintGCDetails -XX:+PrintGCDateStamps -XX:+PrintGCApplicationStoppedTime -XX:+PrintAdaptiveSizePolicy"
JAVA_OPT="${JAVA_OPT} -XX:+UseGCLogFileRotation -XX:NumberOfGCLogFiles=5 -XX:GCLogFileSize=30m"

-XX:+UseG1GC: 使用G1垃圾回收器， -XX:G1HeapRegionSize=16m 将G1的region块大小设为16M，

-XX:G1ReservePercent：在G1的老年代中预留25%空闲内存，这个默认值是10%，RocketMQ把这个参数调大了。

-XX:InitiatingHeapOccupancyPercent=30：当堆内存的使用率达到30%之后就会启动G1垃圾回收器尝试回收垃圾，默认值是45%，RocketMQ把这个参数调小了，也就是提高了GC的频率，但是避免了垃圾对象过多，一次垃圾回收时间太长的问题。

然后，后面定制了GC的日志文件，确定GC日志文件的地址、打印的内容以及控制每个日志文件的大小为30M并且只保留5个文件。这些在进行性能检验时，是相当重要的参考内容。

2、RocketMQ的其他一些核心参数

例如在conf/dleger/broker-n0.conf中有一个参数：sendMessageThreadPoolNums=16。这一个参数是表明RocketMQ内部用来发送消息的线程池的线程数量是16个，其实这个参数可以根据机器的CPU核心数进行适当调整，例如如果你的机器核心数超过16个，就可以把这个参数适当调大。

3、Linux内核参数定制

我们在部署RocketMQ的时候，还需要对Linux内核参数进行一定的定制。例如

• ulimit，需要进行大量的网络通信和磁盘IO。
• vm.extra_free_kbytes，告诉VM在后台回收（kswapd）启动的阈值与直接回收（通过分配进程）的阈值之间保留额外的可用内存。RocketMQ使用此参数来避免内存分配中的长延迟。（与具体内核版本相关）
• vm.min_free_kbytes，如果将其设置为低于1024KB，将会巧妙的将系统破坏，并且系统在高负载下容易出现死锁。
• vm.max_map_count，限制一个进程可能具有的最大内存映射区域数。RocketMQ将使用mmap加载CommitLog和ConsumeQueue，因此建议将为此参数设置较大的值。
• vm.swappiness，定义内核交换内存页面的积极程度。较高的值会增加攻击性，较低的值会减少交换量。建议将值设置为10来避免交换延迟。
• File descriptor limits，RocketMQ需要为文件（CommitLog和ConsumeQueue）和网络连接打开文件描述符。我们建议设置文件描述符的值为655350。

这些参数在CentOS7中的配置文件都在 /proc/sys/vm目录下。
另外，RocketMQ的bin目录下有个os.sh里面设置了RocketMQ建议的系统内核参数，可以根据情况进行调整。
